Le PanamaLED est un projet développé par Pieyrot sur la base d’un cours LUA présenté au y-fablab par Maître Zuzu. Qu’il me pardonne mais le projet a été développé en langage Arduino!

Il s’agit d’une bande LED RGB adressables modèle WS2812B commandée par un ESP8266. Il affiche une série d’effets de lumière les uns derrière les autres:

  • « Pong »
  • « Blue sparkling »
  • « Slow Rainbow »
  • « FBI »
  • « Yello Glow »
  • « Falling stars »
  • Va et vient violet

L’ESP8266 est alimenté par un pack batterie composé d’un accumulateur 18650, d’un support batterie et d’un régulateur de charge avec prise Micro USB.

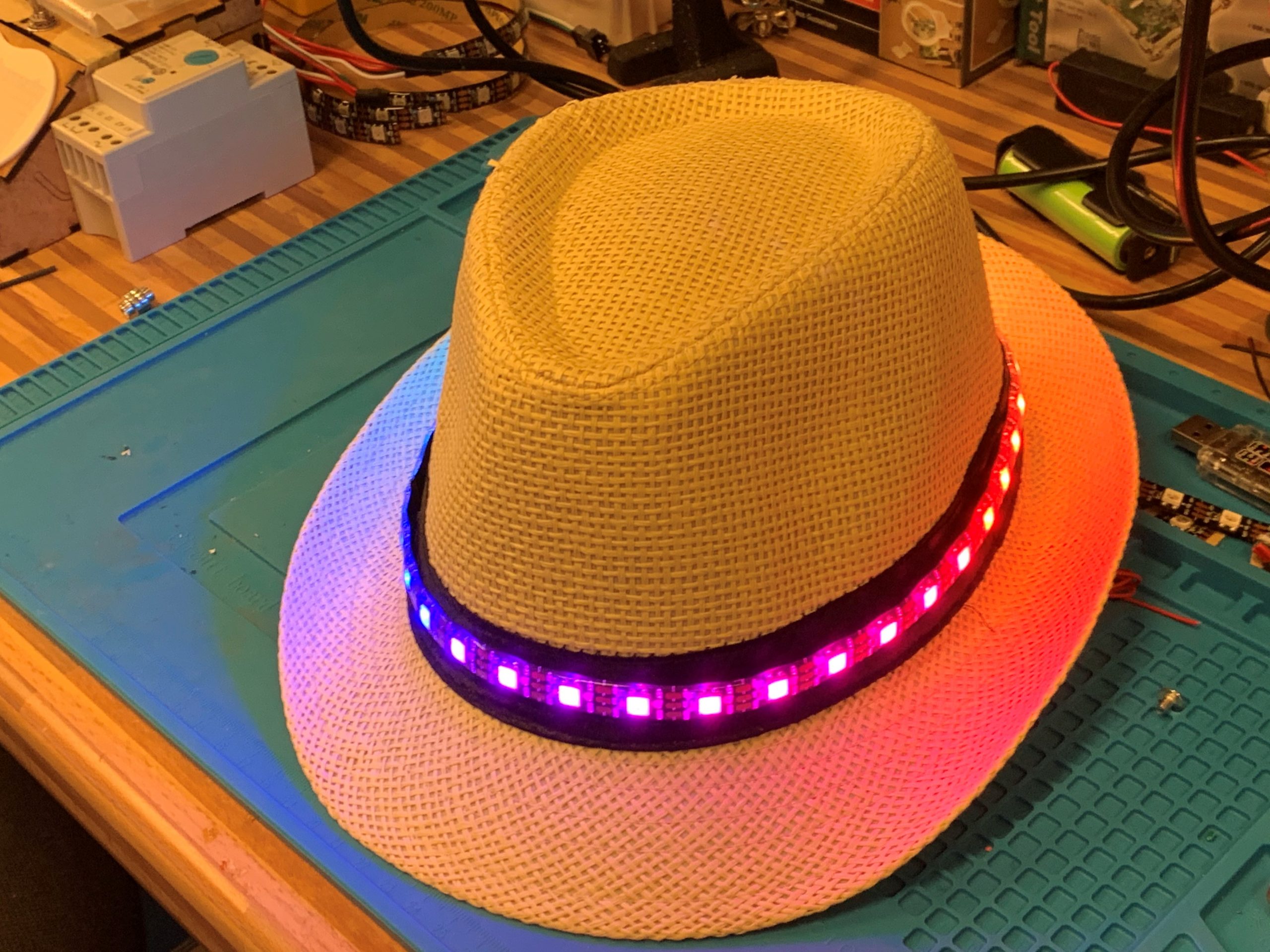

Le tout est installé sur un chapeau de paille type « Panama » avec une batterie rechargeable 18650 d’une autonomie pas encore mesurée, tellement elle dure!

En prime et grâce au talent de Gab, les chapeaux qui sont à proximité les uns des autres, se synchronisent entre eux et affichent les mêmes effets en même temps!

Et voici la version 2!

Elle est d’apparence identique à la V1 et le soft est même compatible avec cette dernière. Mais on y a ajouté un petit détail et beaucoup sous le capot !

On a ajouté des oreilles et du rythme au PanamaLED !
Sous forme d’un micro disposé sur le dessus du chapeau et d’un bouton de sélection.

Si vous ne faites rien et que vous allumez votre PanamaLED, il part directement sur la V1 du logiciel qui à aussi eu droit à un dépoussiérage. Il démarre, comme avant en mode « cycle » ou chaque effet est affiché durant un certain laps de temps avant de passer automatiquement au suivant. Il se synchronise toujours avec les PanamaLED voisins.

Mais sur pression courte du bouton de sélection, il fixera l’effet en cours et désactivera la synchronisation. Une nouvelle pression et il passe à l’effet suivant. Une pression longue et il retourne en mode « cycle ».

En maintenant le bouton sélection appuyé à l’allumage ou au reset, il passera sur le nouveau logiciel et démarrera aussi en mode « cycle ».

Liste des effets de lumière

Qui varient avec le son

  • Vumètre double en couleur
  • Vumètre double standard vert/rouge
  • Vumètre simple en couleur
  • Vumètre à intensité en bleu
  • Multiple Vumètres multicolores
  • Vumètre « Watter Fall »
  • Vumètre « Multicolor Flow »

Sans variation

  • « Sparkling »
  • Va et vient multicolore
  • « Balls »
  • « Jungle »
  • « Fire »
  • « Ripple »
  • « Fast Rainbow »

De la même façon que dans la V1, le bouton sélection fixera l’effet en cours, passera au suivant ou en pression longue vous ramènera en mode « cycle »



Upgrade de la V1

Pour les heureux possesseur d’un PanamaLED V1, une mise à jour est possible et assez simple! Il vous faudra simplement un microphone, une résistance de 10k ohm et un petit interrupteur à pression.

Les détails du montage sont dans les instructions de montage à la 2ème section.



Lien vers les pièces

Ce ne sont pas les idées qui manquent et vous trouverez ici les futurs améliorations soft à venir. Plusieurs modifications hardware sont aussi à l’étude comme l’utilisation d’une photorésistance pour atténuer la luminosité des LED dans la nuit, la commande à distance depuis son SmartPhone ou l’ajout d’un gyroscope pour des effets et options encore plus délirants!

Ce projet est bien-sûr adaptable à d’autre couvre-chef et il suffit d’augmenter ou diminuer le nombre de LED par bande dans le code.

Venez suivre l’évolution du PanamaLED et y ajouter votre touche au y-fablab!
